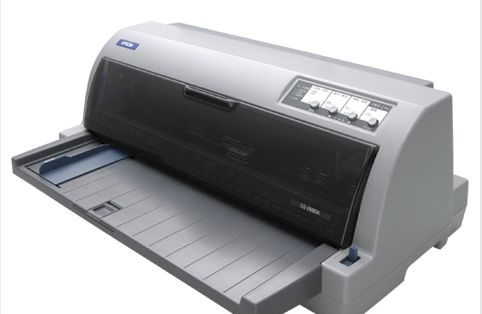

辦公設備：針式打印機的組件功能

2020-05-15 15:56 作者：艾銻無限 瀏覽量：

知道針式打印機的每個組件的功能，就可以使用上會簡單很多，維修上也會簡單很多。IT外包公司好多，為什么那么多人都選擇北京艾銻無限，這是因為他是一個內涵的公司，值得你們擁有。大大小小這么多家公司，多少這么多年，北京艾銻無限就一直實在最前端，IT外包、網站建設、服務器維護。都是你們選擇的最好的理由。

①機械部分

⑴字車傳動機構

在字車步進電機的驅動下，載有打印頭的字車沿水平方向的橫軸左右移動，將打印頭移動到需要打印的位置。字車傳動機構一般由字車步進電機、字車底座、齒型帶(或齒條)、初始位置傳感器等組成。

⑵輸紙傳動機構

在輸紙步進電機的驅動下，通過摩擦輸紙或鏈輪輸紙方式將打印紙移動到需要打印的位置上。輸紙傳動機構一般由輸紙步進電機、打印膠輥、輸紙鏈輪、導紙板、壓紙桿和紙盡傳感器等組成。根據輸紙方式的不同，在輸紙傳動機構的實現形式上分為卷繞式輸紙方式
(也稱為普通輸紙方式)和平推式輸紙方式兩種。

(3)色帶傳動機構

為了保證打印質量和清晰度，在打印頭前的色帶需要不斷更換，色帶傳動機構通常采用換向齒輪使色帶按照一定的速率和方向循環運動，該機構一般由換向齒輪組、色帶盒組成。

⑷走紙結構

走紙結構也稱紙驅動機構，他主要由走紙步進電機、輸紙輪、壓紙輥等部件組成。

②打印頭

由一定數量的打印針按照單列或雙列(個別的為三列)縱向排列，在打印數據的配合下實現字符、漢字和圖形的打印。常用的打印頭一般為9針和24針，均是通過薄膜電纜與控制電路連接。

③微處理器或單片機

針式打印機所有的動作和功能都是由其控制電路中的微處理器或單片機來控制實現的。不但要完成對打印數據的加工處理，還要控制機械部件的協調動作，同時還要對面板功能選擇和工作狀態進行監視以及必要的顯示，這一切必須依靠執行打印機專用監控軟件來實
現。

④數據/程序/字符點陣存儲器

在通用計算機中離不開各種存儲器，在針式打印機中同樣也需要有關種類的存儲器件。一般分為輸入數據緩沖存儲器、中間數據緩沖存儲器、監控程序存儲器、西文和漢字字符點陣存儲器(字庫)。

(3)驅動電路

在針式打印機中一般有三種驅動電路，即打印頭驅動電路、字車步進電機驅動電路和輸紙步進電機驅動電路，通常采用集成化的中功率晶體管來實現。

④電源

針式打印機由于功耗一般較大，故均采用開關電源，將220V交流電轉變成打印機各部件使用的直流電壓，如+5V、+12V、+24V等。

⑤接口電路

針式打印機大多采用Centronics標準并行接口，這是一種通用打印機專用接口，具有數據傳輸率高的特點，個別型號的打印機采用RS－232C標準串行接口，以適應某些特殊的需要。在打印機接口電路中，往往還配置一定存儲容量的輸入數據緩沖區，如1K字節、8K字節、16K字節、40K字節等，其目的是減少與計算機主機的頻繁通訊，提高計算機主機工作效率。

⑥傳感器系統

⒈膠輥間隙傳感器

⒉起始位置傳感器

⒊牽引/摩擦傳感器

⒋紙張檢測傳感器
