思科三層交換機上配置Trunk 1.全局配置模式，新建vlan10 和 vlan 20
Switch>enable
Switch#configure terminal
Switch(config)#vlan 10
Switch(config-vlan)#vlan 20

2.把f0/1和f0/2接口加入到vlan 10
Switch(config-vlan)#interface range f0/1 - 2
Switch(config-if-range)#switchport access vlan 10
Switch(config-if-range)#exit

3.把f0/3和f0/4接口加入到vlan 20
Switch(config)#interface range f0/3 - 4
Switch(config-if-range)#switchport access vlan 20
Switch(config-if-range)#exit

4.測試通網段vlan間的通訊。

5.二層交換機0/5接口設置
Switch>enable
Switch#configure terminal
Switch(config)#interface fastEthernet 0/5
Switch(config-if)#switchport mode trunk

6.三層交換機0/5接口設置
Switch>enable
Switch#configure terminal
Switch(config)#interface fastEthernet 0/5
Switch(config-if)#switchport trunk encapsulation dot1q （封裝端口）
Switch(config-if)#switchport mode trunk
Switch(config-if)#exit

7.三層交換開啟路由功能，創建VLAN，分配ip。
Switch>enable
Switch#ip routing //(開啟路由功能)

Switch#configconfigure terminal
Switch(config)#vlan 10
Switch(config-vlan)#vlan 20

Switch(config)#interface vlan 10
Switch(config-if)#ip address 192.168.10.254 255.255.255.0
Switch(config-if)#no shutdown //(激活)
Switch(config-if)#exit

Switch(config)#interface vlan 20
Switch(config-if)#ip address 192.168.20.254 255.255.255.0
Switch(config-if)#no shutdown //(激活)
Switch(config-if)#exit

8.測試vlan間通訊






交換機的工作原理
交換機工作原理
1、交換機的作用
連接多個以太網物理段，隔離沖突域
以太網幀進行高速而透明的交換轉發
自行學習和維護MAC地址信息
交換機工作在二層，可以用來隔離沖突域，在OSI參考模型中，二層的作用是尋址，這邊尋址指的是MAC地址，而交換機就是對MAC地址進行轉發，在每個交換機中，都有一張MAC地址表，這個表是交換機自動學習的，所以，總得來說交換機的作用是尋址和轉發，這邊需要注意的是尋址和轉發都是MAC地址，需要跟上周分享的路由器區分開來，路由器尋址尋的是IP地址，而交換機是MAC地址。
2、交換機的特點
主要工作在OSI模型的物理層、數據鏈路層
提供以太網間的透明橋接和交換
依據鏈路層的MAC地址，將以太網數據幀在端口間進行轉發
3、交換機MAC地址表轉發過程：
MAC地址表初始化： 交換機剛啟動時，MAC地址表中無表項。以上圖中的交換機就是剛剛啟動的時候的MAC地址表。可以看出并沒有任何的表項，當接入PC的時候，交換機開始進行學習MAC地址，見下圖：
MAC地址表學習過程（1） PCA發出數據幀
交換機把PCA的幀中的源地址MAC_A與接收到此幀的端口E1/0/1關聯起來
交換機把PCA的幀從所有其他端口發送出去（除了接收到幀的端口E1/0/1）
MAC地址表學習過程（2） PCB、PCC、PCD發出數據幀交換機會把接收到的幀中的源地址與相應的端口關聯起來，至此，交換機的MAC地址表學習完成，開始進行數據的轉發。
4、交換機對數據幀的轉發與過濾
單播幀的轉發： PCA發出目的到PCD的單播數據幀
交換機根據幀中的目的地址，從相應的端口E1/0/4發送出去
交換機不在其他端口上轉發此單播數據幀
廣播、組播和未知單播幀的轉發： 交換機會把廣播、組播和未知單播幀從所有其他端口發送出去（除了接收到幀的端口）
VLAN基本原理
1、廣播風暴 所謂廣播幀就是在二層環境中設備發出的廣播幀在廣播域中傳播，這樣會導致廣播鎮占用網絡帶寬，降低設備性能。

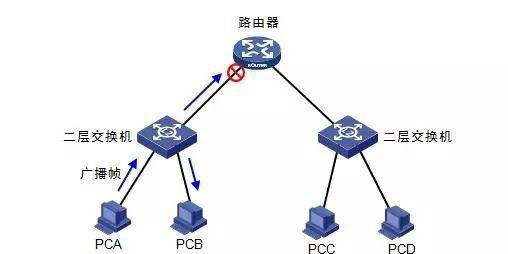

2、使用三層設備路由器隔離廣播域 廣播幀屬于二層并不會跨越三層，所以為了解決廣播風暴，可以使用三層設備隔離廣播域，減小廣播域范圍。比如使用路由器來隔離廣播域，由于路由器是三層設備，對數據的轉發容易形成瓶頸，所以一般我們使用VLAN來隔離廣播域。
3、VLAN隔離廣播 二層交換機使用VLAN（虛擬局域網）隔離廣播，用來減小廣播域范圍。這樣的話，不同VLAN之間是無法進行通信的，假設PCA發送一個廣播幀，只會在VLAN1之間傳播并不會傳播到VLAN2，這樣既限制了廣播域的范圍，又保證了VLAN2的安全性。
4、VLan優點 有效控制廣播域范圍
增強局域網的安全性
靈活構建虛擬工作組
